拉挤工艺完整指南：面向现代产业的定制拉挤复合材料及产品
拉挤工艺已成为生产高性能复合材料最重要的制造技术之一。从轻质结构型材到耐腐蚀工业部件，拉挤复合材料正在越来越多的行业中取代钢材、铝材及木材等传统材料。
工程师、建筑师、基础设施开发商及工业制造商，越来越多地转向定制拉挤解决方案，因为它们能够提供出色的机械性能、卓越的耐腐蚀性、电气绝缘性、尺寸稳定性，以及长使用寿命。
本指南涵盖了关于拉挤工艺值得了解的一切——其工作原理、所用材料、可选的拉挤产品范围、定制拉挤制造、行业应用、工程优势、质量控制，以及如何选择供应商。

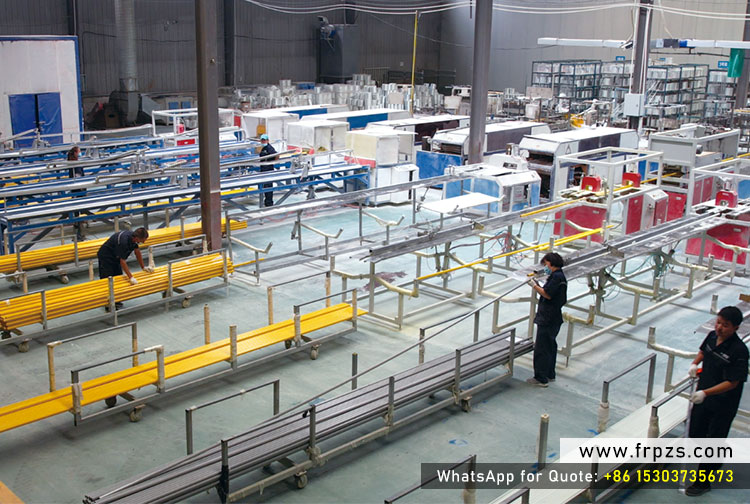

从纤维到成品FRP型材的完整拉挤制造工艺
什么是拉挤工艺？
快速解答：
拉挤工艺是一种连续制造方法，用于生产截面恒定的玻璃纤维或碳纤维增强聚合物（FRP）型材。连续增强纤维被拉过树脂槽，在加热钢模内成型，在受控温度下固化，并连续牵引成为成品复合材料产品。
“拉挤”（Pultrusion）这个词，来自”拉”（pull）与”挤出”（extrusion）的结合。与普通挤出成型不同——挤出是将熔融材料推过模具——拉挤则是连续地将纤维增强材料拉过整条生产线。
这种方法让制造商能够生产出尺寸一致、机械性能可靠、既轻质又极为坚固的结构部件。
工程洞察
由于增强纤维在整个制造过程中保持连续，拉挤复合材料产品相较许多传统材料能够达到极高的抗拉强度及结构效率。
拉挤工艺为何持续获得青睐
现代产业需要更强、更轻、更耐用的材料，同时降低项目整个使用寿命期间的维护成本——而拉挤技术很好地满足了这些需求。
与传统制造方法相比，拉挤成型能够提供一致的品质、高生产效率、低材料浪费，以及出色的可重复性。
随着全球对耐腐蚀基础设施及轻量化工程材料需求的增长，拉挤复合材料正被广泛应用于建筑、交通运输、电力、海洋工程、可再生能源、电信及化工加工领域。
拉挤工艺的主要优势
- 连续自动化制造
- 高纤维体积分数，带来卓越强度
- 出色的尺寸一致性
- 低生产废料
- 稳定的产品品质
- 具有成本效益的批量生产
- 适合复杂的定制型材设计
- 使用寿命长，维护需求低
你知道吗？
许多拉挤复合材料产品在恶劣的户外环境中能够提供超过50年的使用寿命而不发生腐蚀，这使其非常适合基础设施及工业用途。
拉挤工艺是如何运作的？
拉挤制造经过一系列经过精心控制的连续生产阶段。每一个阶段，都对成品型材的机械性能及尺寸精度起着真正的作用。
基本生产流程包括：
- 连续纤维纱架
- 纤维导引及对齐
- 树脂浸渍
- 预成型系统
- 加热拉挤模具
- 连续牵引系统
- 自动切割系统
使用拉挤复合材料的行业
如今，拉挤产品凭借其强度、耐久性、耐腐蚀性及轻质特性的结合，服务于几乎所有主要工业领域。
常见行业包括：
- 建筑及基础设施
- 输配电
- 可再生能源
- 铁路交通
- 海洋工程
- 化工加工厂
- 污水处理设施
- 电信
- 农业
- 工业自动化
行业趋势
随着各国政府及私营企业不断寻求轻质、耐腐蚀的传统建筑材料替代方案，全球对拉挤复合材料产品的需求持续增长。
要点总结
- 拉挤工艺是一种连续的复合材料制造技术。
- 拉挤产品兼具轻质与出色的机械性能。
- 该技术广泛应用于建筑、基础设施、交通运输及工业领域。
- 连续纤维增强是实现出色结构性能的关键。
- 拉挤成型能够高效生产标准及定制复合材料型材。
拉挤工艺分步详解
快速解答：
拉挤工艺经过七个连续的制造阶段：纤维增强准备、树脂浸渍、预成型、加热模具固化、连续牵引、精密切割及最终检验。每一个阶段都直接影响成品复合型材的强度、尺寸精度及长期耐久性。
与批量生产不同，拉挤是一种连续生产技术，能够生产出截面尺寸完全一致、长达数千米的复合材料型材——是目前最高效的结构复合材料生产方法之一。
第一步：纤维增强准备
该工艺始于放置在多个纱架上的连续增强纤维。根据产品的具体要求，制造商可能使用：
- E玻璃纤维粗纱
- ECR玻璃纤维
- 碳纤维
- 玄武岩纤维
- 芳纶纤维
- 连续玻璃纤维毡
- 表面毡
纤维在进入生产线之前会经过精心对齐，以确保成品型材内荷载分布均匀。
工程洞察
纤维对齐是决定抗拉强度最重要的因素之一。对齐不良会显著降低拉挤复合材料的结构性能。
第二步：树脂浸渍
离开纱架后，纤维会经过树脂浸渍系统，让每一根长丝都充分浸润热固性树脂。
常见的树脂体系包括：
| 树脂类型 | 主要优势 | 典型应用 |
|---|---|---|
| 聚酯树脂 | 具有成本效益 | 通用工业型材 |
| 乙烯基酯树脂 | 卓越的耐腐蚀性 | 化工厂及海洋工程 |
| 环氧树脂 | 高机械强度 | 航空航天及电气绝缘 |
| 聚氨酯树脂 | 出色的韧性 | 高性能结构部件 |
树脂槽中还携带着固化剂、颜料、紫外线稳定剂、阻燃剂及其他添加剂，具体取决于客户的要求。
第三步：预成型系统
在进入加热模具之前，浸渍后的纤维会经过一系列预成型导轨，逐步将纤维束塑造成接近成品型材的几何形状。
预成型的目的在于：
- 去除多余树脂
- 消除滞留空气
- 改善纤维分布
- 降低内部应力
- 提高尺寸一致性
你知道吗？
恰当的预成型不仅能提升产品质量——还能通过降低生产过程中不必要的摩擦，延长拉挤模具的使用寿命。

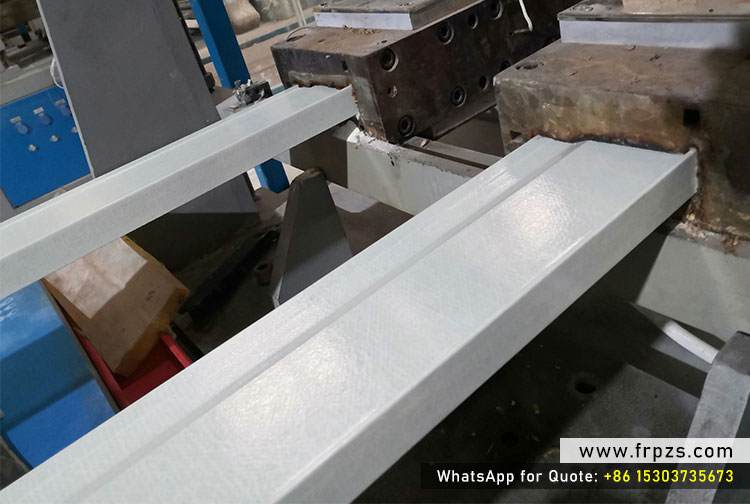

第四步：加热拉挤模具
加热钢模常被视为拉挤工艺的核心。在模具内部，树脂在受控条件下发生聚合反应，同时复合材料型材形成其最终尺寸。
典型的模具温度范围为120°C至180°C，具体取决于树脂体系及生产速度。
模具内部会同时发生几个过程：
- 树脂固化
- 纤维致密化
- 截面成型
- 尺寸稳定
- 表面精饰
制造说明
拉挤模具的精密度决定了每一件成品型材的尺寸公差——高品质的工装设备对稳定的生产至关重要。
第五步：连续牵引系统
一旦复合材料充分固化，牵引机就会以精确控制的速度，连续将型材从模具中拉出。
常见的牵引系统包括：
- 履带式牵引机
- 液压式牵引机
- 伺服控制牵引系统
牵引速度会根据型材厚度、树脂化学特性及固化特性进行调整——速度过快可能导致固化不完全，速度过慢则只会浪费生产时间。
第六步：自动切割
经过牵引系统后，连续型材会使用自动飞锯或精密切割机切割至所需长度。
成品可能以以下形式出货：
- 标准长度
- 定制长度
- 套件组件
- OEM组装件
第七步：质量检验
每一件成品拉挤产品在包装及发货前都应经过质量检验。
典型的检验项目包括：
- 尺寸公差
- 直线度
- 表面光洁度
- 纤维分布
- 机械性能
- 外观缺陷
关键工艺参数
| 参数 | 典型范围 | 重要性 |
|---|---|---|
| 模具温度 | 120–180°C | 控制树脂固化 |
| 牵引速度 | 0.2–2.0米/分钟 | 影响固化品质 |
| 纤维含量 | 55–75% | 决定强度 |
| 固化时间 | 取决于型材尺寸 | 确保完全聚合 |
要点总结
- 拉挤工艺是一种控制严格的连续制造技术。
- 纤维对齐、树脂浸渍及模具温度，是影响产品品质最重要的三个因素。
- 现代拉挤成型支持高产量生产，并保持出色的尺寸一致性。
- 整个生产过程中的质量控制，确保了复合材料性能的可靠性。
- 调校得当的工艺参数，能够生产出更坚固、更轻质、更耐用的拉挤产品。
什么是拉挤复合材料？
快速解答：
拉挤复合材料是通过连续拉挤工艺制成的纤维增强聚合物（FRP）材料。它们将高强度增强纤维与热固性树脂体系结合，制造出兼具出色机械性能、耐腐蚀性及长期耐久性的轻质结构部件。
与传统建筑材料不同，拉挤复合材料是经过工程设计的——通过选择不同的增强纤维、树脂体系及制造参数，其机械性能可以进行定制。
凭借出色的强重比及卓越的耐腐蚀性，拉挤复合材料正不断在基础设施、交通运输、电气、海洋及工业应用中取代钢材、铝材及木材。
工程洞察
拉挤复合材料并非仅仅是用纤维增强的塑料——它们是经过工程设计的结构材料，其性能取决于纤维取向、树脂化学特性、纤维体积分数及制造精度。
拉挤复合材料的主要组成部分
每一件拉挤复合材料型材都由两个主要组成部分构成：
1. 增强纤维
增强纤维提供了绝大部分的结构强度及刚度。
常见的增强材料包括：
- 玻璃纤维（E玻璃）
- ECR玻璃纤维
- 碳纤维
- 玄武岩纤维
- 芳纶纤维（凯夫拉）
2. 热固性树脂
树脂将纤维粘结在一起，在各根纤维之间传递荷载，并保护增强材料免受潮湿、化学品、紫外线辐射及一般环境损害的侵蚀。
常见的树脂体系包括：
- 不饱和聚酯树脂
- 乙烯基酯树脂
- 环氧树脂
- 聚氨酯树脂
纤维增强如何决定性能
纤维增强是每一件拉挤复合材料产品的支柱。由于纤维承担了大部分荷载，其取向及品质直接决定了机械性能。
| 纤维类型 | 主要特性 | 典型应用 |
|---|---|---|
| 玻璃纤维 | 高强度，经济实惠 | 建筑、电气、基础设施 |
| 碳纤维 | 极高的刚度 | 航空航天、国防、机器人技术 |
| 玄武岩纤维 | 出色的耐化学性 | 海洋及工业设备 |
| 芳纶纤维 | 抗冲击性 | 防护结构 |
你知道吗？
全球超过80%的商用拉挤产品使用玻璃纤维，因为它在机械性能及生产成本之间提供了最佳的平衡。
为何树脂选择至关重要
纤维提供结构强度，但树脂体系决定了成品复合材料的诸多环境及耐久性特性。
不同的树脂体系带来不同的优势：
- 出色的耐腐蚀性
- 卓越的耐紫外线性
- 电气绝缘性
- 阻燃性
- 耐化学性
- 耐候性
- 表面光洁度品质
选对树脂，往往与选对增强纤维同样重要。
拉挤复合材料的机械性能
拉挤复合材料兼具出色的机械性能与轻质特性。
| 性能 | 拉挤复合材料 | 结构钢 |
|---|---|---|
| 密度 | 1.8–2.0克/立方厘米 | 7.85克/立方厘米 |
| 耐腐蚀性 | 优异 | 无防护时较差 |
| 导电性 | 不导电 | 导电 |
| 磁性 | 无磁性 | 有磁性 |
| 维护 | 极低 | 在腐蚀性环境中较高 |
工程洞察
工程师通常不会仅比较抗拉强度，而是根据强重比、生命周期成本及环境耐久性来评判拉挤复合材料。
拉挤复合材料的优势
- 高强重比
- 卓越的耐腐蚀性
- 出色的疲劳性能
- 电气绝缘性
- 隔热性
- 低维护需求
- 出色的尺寸稳定性
- 使用寿命长
- 可定制型材
- 制造品质一致
要点总结
- 拉挤复合材料将连续增强纤维与高性能热固性树脂结合在一起。
- 纤维选择决定了结构强度及刚度。
- 树脂选择决定了环境耐久性及耐腐蚀性。
- 玻璃纤维仍是商用拉挤产品中应用最广泛的增强材料。
- 相较许多传统材料，拉挤复合材料具有出色的生命周期性能表现。
拉挤工艺所用的材料
快速解答：
拉挤复合材料的性能表现，很大程度上取决于所使用的增强纤维与热固性树脂体系的组合。选择合适的材料，决定了成品的强度、刚度、耐腐蚀性、防火性能、电气绝缘性及使用寿命。
现代拉挤技术让制造商能够将不同的增强材料与专用树脂体系相结合，以满足建筑、基础设施、交通运输、电力、海洋工程及工业应用的需求。
工程洞察
同一条拉挤生产线，仅需改变增强结构、树脂配方及拉挤模具，就能生产出完全不同的产品。
玻璃纤维增强
玻璃纤维是拉挤行业中应用最广泛的增强材料，因为它在强度、耐久性及成本之间取得了出色的平衡。
常见类型包括：
- E玻璃纤维
- ECR玻璃纤维
- 直接粗纱
- 连续毡
- 表面毡
玻璃纤维增强的拉挤产品，常见于结构型材、电缆桥架、梯子、扶手、冷却塔、桥梁及公用事业基础设施中。
碳纤维增强
相较玻璃纤维，碳纤维具有明显更高的刚度及更轻的重量，非常适合要求苛刻的工程应用。
典型应用包括：
- 航空航天结构
- 机器人技术
- 风能部件
- 高性能工业设备
- 精密工程系统
碳纤维拉挤产品的成本更高，但在减重至关重要的场合，能够提供出色的机械性能。
玄武岩纤维增强
玄武岩纤维作为一种环保的增强材料，正日益受到青睐——它具有出色的耐热、耐化学及耐腐蚀性，机械性能介于玻璃纤维及碳纤维之间。
玄武岩纤维拉挤产品越来越多地出现在：
- 海洋工程
- 化工加工厂
- 暴露于恶劣环境的基础设施
你知道吗？
玄武岩纤维来自天然火山岩，这使其成为许多复合材料应用中一种可持续的增强材料选择。
热固性树脂体系
树脂体系将增强纤维粘结在一起，并决定了拉挤复合材料许多的环境性能特性。
| 树脂 | 主要优势 | 典型应用 |
|---|---|---|
| 聚酯 | 经济实惠，易于加工 | 通用FRP型材 |
| 乙烯基酯 | 卓越的耐腐蚀性 | 化工厂、海洋结构 |
| 环氧 | 高强度及粘附力 | 电气绝缘、航空航天 |
| 聚氨酯 | 出色的韧性及抗疲劳性 | 结构型材及交通运输 |
材料选择如何影响性能
每种应用都有其自身的性能要求。选择合适的纤维及树脂组合，正是让成品拉挤产品在其整个预期使用寿命内可靠运行的关键。
| 性能要求 | 推荐材料 |
|---|---|
| 耐腐蚀性 | 玻璃纤维 + 乙烯基酯 |
| 高强度 | 碳纤维 + 环氧 |
| 电气绝缘 | 玻璃纤维 + 聚酯 |
| 海洋环境 | 玻璃纤维 + 乙烯基酯 |
| 轻质结构 | 碳纤维 + 环氧 |
材料标准
优质的拉挤制造商遵循国际公认的标准，以确保材料的一致性及产品的可靠性。
- ASTM标准
- ISO标准
- EN标准
- CSA标准
- 客户特定的工程规格
要点总结
- 材料选择是拉挤复合材料性能表现的基础。
- 玻璃纤维仍是商业应用中最常用的增强材料。
- 碳纤维为高性能结构提供了出色的刚度。
- 玄武岩纤维具有出色的耐腐蚀性及耐热性。
- 树脂体系直接影响耐久性、耐化学性及长期使用寿命。

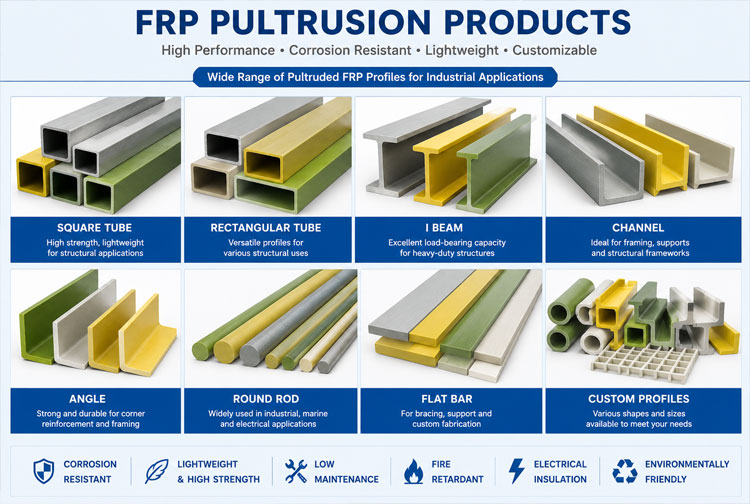

面向工业应用的主要FRP拉挤产品类型
拉挤产品：类型、特性及应用
快速解答：
拉挤产品是通过拉挤工艺制成的连续纤维增强复合材料型材。它们包括方管、矩形管、圆管、工字梁、H型梁、槽钢、角钢、扁棒、圆棒、梯子导轨、电缆桥架、扶手，以及众多用于工业用途的定制复合材料型材等结构型材。
如今，拉挤复合材料产品已成为钢材、铝材及木材的轻质替代方案。由于每一件型材都来自连续生产工艺，拉挤产品能够提供一致的品质、出色的机械性能、耐腐蚀性、电气绝缘性，以及低维护需求。
工程洞察
拉挤成型最大的优势之一，在于能够生产出截面完全一致、长度几乎不受限制的复杂结构型材，同时保持严格的尺寸公差。
常见的拉挤产品类型
拉挤技术支持数百种型材设计。最常见的包括结构部件、电气绝缘产品、工业平台、交通运输部件，以及定制工程复合材料型材。
FRP方管
FRP方管是最受欢迎的拉挤产品之一。其高强重比及耐腐蚀性，适用于结构框架、设备支撑、围栏系统及建筑应用。
- 出色的结构稳定性
- 相较钢材更轻
- 不腐蚀
- 电气绝缘
- 低维护
FRP矩形管
拉挤矩形管在一个方向上具有更强的抗弯能力，常见于设备框架、桥梁结构、走道、平台及交通运输系统中。
FRP圆管
拉挤圆管常见于梯子、扶手、旗杆、工具手柄、农业设备及工业机械中。
其优势包括：
- 均匀的强度分布
- 光滑的表面光洁度
- 出色的耐候性
- 易于机加工
结构拉挤型材
结构拉挤产品专为需要高机械强度及长使用寿命的承重应用而打造。
| 型材 | 典型应用 |
|---|---|
| FRP工字梁 | 桥梁结构、平台、建筑 |
| FRP H型梁 | 重型结构支撑系统 |
| FRP槽钢 | 设备框架、电缆支撑 |
| FRP角钢 | 支撑系统、转角加固 |
| FRP扁棒 | 电气绝缘、机械部件 |
| FRP圆棒 | 支撑杆、加固材料、工装 |
你知道吗？
拉挤结构型材正日益取代污水处理厂及化工设施中的镀锌钢材，因为它们消除了与腐蚀相关的维护需求。
电气及公用事业拉挤产品
由于玻璃纤维复合材料不导电，拉挤产品在电气及公用事业行业中十分常见。
典型产品包括：
- FRP电缆桥架
- 电缆梯架系统
- 电线杆横担
- 电气绝缘型材
- 变压器部件
- 开关柜结构部件
工业拉挤产品
工业设施通常需要能够抵御潮湿、化学品、紫外线暴露及恶劣环境的材料。
常见的工业拉挤产品包括：
- FRP格栅支撑梁
- 冷却塔部件
- 化工厂结构
- 管道支架
- 设备平台
- 安全扶手系统
- 走道结构
行业趋势
如今，许多工业工厂在设计阶段就指定使用FRP拉挤产品，因为更低的维护成本能够显著降低总生命周期开支。
拉挤产品的优势
- 高强重比
- 卓越的耐腐蚀性
- 电气绝缘性
- 耐紫外线性
- 可提供阻燃选项
- 使用寿命长
- 制造品质一致
- 易于加工及安装
- 维护成本低
- 整个使用寿命期间都环保
要点总结
- 拉挤产品涵盖结构型材、电气部件、工业系统及定制复合材料解决方案。
- FRP方管、槽钢、工字梁及电缆桥架，是应用最广泛的拉挤产品之一。
- 拉挤型材具有出色的耐腐蚀性及长期耐久性。
- 工业用户正日益以拉挤复合材料取代钢材，以降低维护成本。
- 拉挤技术的多功能性，让制造商能够生产数百种型材规格。
面向专业工程项目的定制拉挤解决方案
快速解答：
定制拉挤是指根据客户的具体要求——定制截面、尺寸、材料、颜色、机械性能及表面处理——设计及制造复合材料型材的过程。它让工程师能够以针对每个项目量身定制的复合材料解决方案，替代传统材料。
标准拉挤型材能够满足许多应用需求，但现代工程项目往往需要独特的形状、更高的机械性能、更严格的公差，或特殊的环境耐受性。定制拉挤让制造商能够开发出精确匹配项目规格的型材，同时保留连续复合材料制造的优势。
工程洞察
一件定制拉挤型材，往往能够替代多个经加工的钢制部件，在产品的整个使用寿命内降低组装时间、重量及维护需求。
哪些方面可以定制？
专业的拉挤制造商几乎能够定制复合材料型材的每一个方面。
- 截面形状
- 型材尺寸
- 壁厚
- 纤维结构
- 树脂体系
- 表面处理
- 颜色
- 阻燃性能
- 耐紫外线性
- 电气绝缘性能
- 机械强度
- 切割长度
- 机加工及钻孔
- 组装部件

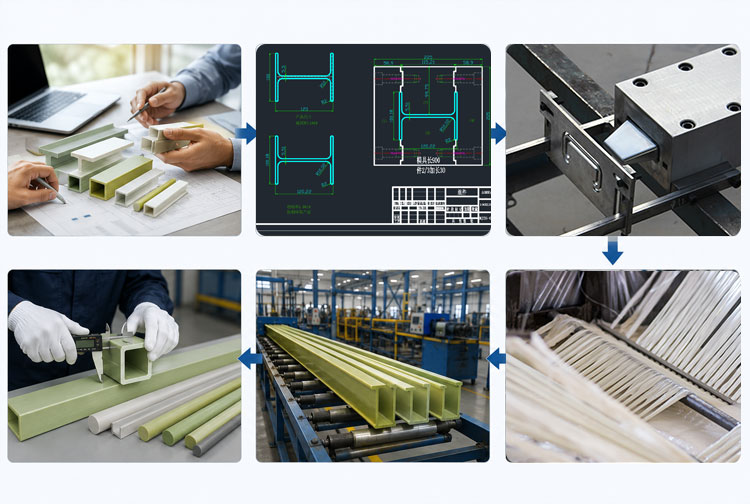

OEM及定制拉挤解决方案工作流程
定制拉挤设计流程
开发一件定制拉挤型材，需要遵循一套结构化的工程工作流程，以确保最终产品在功能及生产上均表现良好。
- 项目咨询
- 应用分析
- 技术图纸审核
- 材料选择
- 截面优化
- 拉挤模具设计
- 样品试产
- 机械测试
- 客户确认
- 批量生产
你知道吗？
许多成功的定制拉挤项目，起初仅从一张简单的CAD图纸或一件样品部件开始——经验丰富的制造商随后能够针对结构性能及生产效率对型材进行优化。
拉挤模具设计
拉挤模具是定制型材制造中最重要的部件之一。设计精良的模具能够保持尺寸精确、表面质量光滑，并在长时间生产中保持稳定。
关键设计考量包括：
- 型材几何形状
- 材料收缩率
- 树脂固化特性
- 纤维分布
- 温度控制
- 生产速度
- 尺寸公差
OEM及ODM拉挤制造
许多客户需要为其专有产品提供保密制造服务。专业的拉挤工厂通常同时提供OEM及ODM服务。
| 制造模式 | 说明 |
|---|---|
| OEM | 按照客户图纸及规格进行制造 |
| ODM | 提供设计协助及完整的产品开发 |
这些服务能够帮助客户加快产品开发速度，同时降低工装投资及制造风险。
表面处理选项
不同的应用需要不同的表面处理，以提升外观或功能。
- 光滑表面
- 纹理表面
- 防滑处理
- 耐紫外线涂层
- 聚氨酯保护层
- 可直接喷漆表面
- 颜色一体化树脂体系
二次加工服务
拉挤成型后，许多型材在最终组装前还会经过额外的机加工处理。
典型的二次加工包括：
- CNC加工
- 钻孔
- 铣削
- 切割
- 攻丝
- 粘接
- 机械组装
- 定制包装
制造说明
在工厂内完成二次加工，能够提高尺寸精度，缩短安装时间，并保持产品质量的一致性。
使用定制拉挤的行业
定制拉挤型材服务于众多需要专业工程解决方案的行业。
- 建筑
- 桥梁工程
- 太阳能系统
- 风电
- 输配电
- 铁路交通
- 海洋工程
- 化工加工
- 水处理
- 农业设备
- 电信
- 工业自动化
如何选择定制拉挤制造商
选择一家经验丰富的制造商，对于保持产品质量的一致性及项目的长期成功至关重要。
在评估供应商时，请考虑：
- 工程经验
- 定制模具设计能力
- 生产产能
- 质量管理体系
- 材料可追溯性
- 机械测试能力
- 国际认证
- 出口经验
- 技术支持
- 售后服务
行业趋势
随着基础设施项目日益专业化，对定制拉挤解决方案的需求增长速度正超过对标准复合材料型材的需求。
要点总结
- 定制拉挤为专业应用提供了经过工程设计的复合材料解决方案。
- 型材几何形状、材料选择及模具设计，决定了产品的性能表现。
- OEM及ODM服务有助于加快产品开发速度。
- 专业的二次加工能够提高安装效率。
- 选择一家经验丰富的拉挤制造商，对品质及项目成功至关重要。

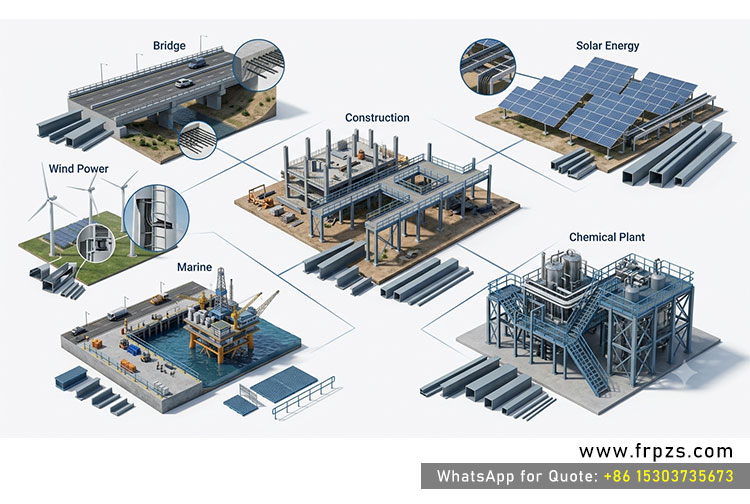

使用拉挤复合材料型材的主要行业
拉挤产品在现代产业中的应用
快速解答：
拉挤产品服务于建筑、基础设施、电力、可再生能源、海洋工程、交通运输、化工加工、电信及工业制造领域。其轻质、耐腐蚀性、电气绝缘性及长使用寿命，使拉挤复合材料成为钢材、铝材及木材的有力替代方案。
随着各行业不断寻求更强、更轻、更耐用的材料，拉挤复合材料型材已成为现代工程项目中不可或缺的部件。树脂技术、纤维增强及制造精度的持续改进，正不断将其应用范围拓展至远超传统玻璃纤维产品的领域。
工程洞察
拉挤复合材料的目标并非在所有场合取代传统材料——而是在耐腐蚀性、电气绝缘性、低维护及轻质是关键设计要求的场合，发挥最大的价值。
建筑及建筑行业
建筑业是拉挤产品最大的使用领域之一。工程师越来越多地指定使用FRP结构型材，因为它们能够在降低维护成本的同时，提升在恶劣环境中的耐用性。
典型的建筑应用包括：
- 建筑结构框架
- 建筑幕墙支撑系统
- 人行天桥
- 屋顶支撑结构
- 安全扶手
- 楼梯系统
- 作业平台
- 设备支撑结构
桥梁及基础设施项目
基础设施项目需要能够承受数十年环境暴露的材料。拉挤复合材料型材在桥梁、高速公路、隧道及公共基础设施中，提供了出色的耐腐蚀性。
常见的基础设施产品包括：
- 桥面板
- 桥梁维护走道
- 电缆管理系统
- 伸缩缝支撑
- 检查平台
- 结构加固构件
你知道吗？
大部分桥梁维护支出，都直接源于钢材腐蚀。拉挤FRP结构部件有助于大幅降低长期维修及更换成本。
电力及公用事业行业
由于玻璃纤维复合材料不导电、无磁性，拉挤产品广泛出现在输配电系统中。
- 横担
- 电缆桥架
- 电缆梯架
- 绝缘槽
- 变压器支架
- 开关柜结构
- 电气安全屏障
与钢材不同，拉挤复合材料型材完全不导电，能够降低户外公用事业环境中的维护需求。
太阳能系统
可再生能源的快速增长，带动了对轻质复合材料结构部件的真正需求。拉挤产品广泛应用于光伏安装系统，因为它们兼具耐腐蚀性与出色的机械性能。
典型的太阳能应用包括：
- 光伏组件支撑结构
- 太阳能跟踪器部件
- 电缆管理系统
- 太阳能电站走道
- 维护平台
风电行业
风电项目需要能够抵御恶劣环境条件、同时保持较轻结构重量的材料。
拉挤复合材料常见于：
- 涡轮机内部结构
- 电缆保护系统
- 维护平台
- 设备支撑
- 安全通行系统
行业趋势
可再生能源项目越来越多地指定使用拉挤复合材料部件，因为它们在户外能够实现长使用寿命且维护需求极低。
化工加工厂
化工设施会让结构材料暴露于酸、碱、盐分及各种腐蚀性化学品之中。使用乙烯基酯树脂制成的拉挤复合材料，能够提供出色的耐化学性。
典型应用包括：
- 化工厂走道
- 管道支撑系统
- 设备平台
- 安全护栏
- 结构支撑框架
- 耐腐蚀通行系统
海洋工程
海洋环境会加速传统钢结构的腐蚀。拉挤产品在这方面提供了有效的解决方案，因为玻璃纤维复合材料不生锈，且能很好地抵御海水侵蚀。
海洋应用包括：
- 码头
- 栈桥
- 浮动平台
- 港口结构
- 海洋走道
- 海上维护系统
要点总结
- 拉挤产品服务于从建筑到可再生能源的广泛行业。
- 耐腐蚀性让拉挤复合材料在海洋及化工环境中尤为宝贵。
- 电气绝缘性是公用事业及电力应用中的一大优势。
- 轻质结构缩短了安装时间，降低了运输成本。
- 长使用寿命有助于降低基础设施项目的总生命周期成本。
纤维增强聚合物材料组成示意图
污水处理设施
污水处理厂运行于高腐蚀性环境中，钢结构在这些环境下需要频繁维护。拉挤FRP产品提供了一种使用寿命更长的替代方案，能够抵御潮湿、化学品及生物腐蚀。
典型应用包括：
- 操作平台
- 安全扶手
- 走道
- 水泵支撑结构
- 电缆桥架系统
- 维护通道梯
工程洞察
与镀锌钢不同，拉挤复合材料型材在其使用寿命期间无需重新喷涂或防腐处理，这能够显著降低维护成本。
石油天然气行业
石油天然气行业需要能够在严酷条件下保持性能的结构材料——包括海上平台、炼油厂及石化厂。
拉挤产品常见于：
- 海上平台
- 管道支撑系统
- 安全屏障
- 作业平台
- 电缆管理系统
- 设备支撑框架
由于玻璃纤维复合材料耐腐蚀且不导电，它们在危险环境中带来了真正的安全优势。
铁路交通
现代铁路系统需要轻质、耐用的材料，以降低维护需求，同时提升乘客安全性。
拉挤复合材料产品越来越多地出现在：
- 电缆管道
- 设备柜
- 站台
- 人行天桥
- 信号支撑结构
- 防护屏障
电信基础设施
电信行业受益于玻璃纤维拉挤产品的不导电、无磁性特性。
典型应用包括：
- 天线支撑结构
- 通信塔
- 电缆管理系统
- 设备安装支架
- 户外设备外壳
农业及畜牧设施
农业环境会让结构材料暴露于肥料、潮湿及腐蚀性化学品之中。拉挤复合材料型材在这类环境中表现出色，且维护需求极低。
典型应用包括：
- 温室结构
- 畜舍系统
- 灌溉设备
- 围栏立柱
- 饲料储存平台
- 通风支撑框架
你知道吗？
玻璃纤维拉挤产品不会腐烂、生锈或招致虫害，这使其成为农业应用中木材的有力替代品。
采矿业
采矿作业需要能够抵御磨损、潮湿、化学品及各种恶劣操作条件的材料。
拉挤复合材料产品被用于：
- 维护走道
- 地下电缆桥架
- 通风结构
- 设备平台
- 安全护栏
冷却塔及暖通空调系统
冷却塔在潮湿环境中持续运行，传统钢材在这种环境下会迅速腐蚀。
拉挤产品在以下长期应用中表现出色：
- 冷却塔结构构件
- 风机支撑系统
- 维护平台
- 配水结构
- 暖通空调设备框架
食品及饮料加工
食品生产设施需要能够耐腐蚀、易于清洁且适合卫生环境的材料。
拉挤复合材料型材应用于：
拉挤复合材料型材应用于：
- 加工平台
- 设备支撑
- 走道
- 排水系统
- 机械防护罩
工程师为何选择拉挤产品
| 工程需求 | 拉挤成型的优势 |
|---|---|
| 耐腐蚀性 | 在恶劣环境中不生锈 |
| 减重 | 比钢材轻约75% |
| 电气安全 | 不导电且无磁性 |
| 维护 | 整个使用寿命期间维护需求极低 |
| 安装 | 易于运输，组装迅速 |
| 生命周期成本 | 更低的总拥有成本 |
行业趋势
在各行各业中，工程师正从单纯的材料成本对比，转向生命周期成本分析。在某些应用中，拉挤复合材料的初始材料成本可能更高，但其长使用寿命及更低的维护需求，往往加总起来带来更低的总拥有成本。
要点总结
- 拉挤产品几乎适用于所有需要耐腐蚀结构材料的行业。
- 基础设施、能源、海洋、污水处理、采矿及电信，是增长最快的应用领域之一。
- 出色的耐久性及低维护需求，加总起来带来更低的生命周期成本。
- 玻璃纤维拉挤产品通过电气绝缘及耐腐蚀性，有助于提升安全性。
- 随着新型复合材料及工程设计的不断涌现，拉挤技术的多功能性也在持续拓展。
结构工程应用中FRP与钢材的对比
相较传统材料，拉挤成型的优势
快速解答：
拉挤复合材料相较钢材、铝材及木材具有多项优势——它们明显更轻、耐腐蚀、不导电、无磁性，且在其使用寿命期间几乎不需要维护。这种组合，使拉挤产品成为现代基础设施及工业应用的有力之选。
在选择结构材料时，工程师不再仅凭购买价格来评判产品。如今的项目越来越重视全生命周期性能、维护需求、环境耐久性及安装效率。
在设计中腐蚀、潮湿、化学品或电气绝缘至关重要的场合，拉挤复合材料的表现优于许多传统材料。
工程洞察
在许多基础设施项目中，30到50年使用寿命期间的维护成本，会超过初始材料成本。选择耐腐蚀的拉挤复合材料，能够显著降低长期拥有成本。
拉挤成型对比钢材
| 性能 | 拉挤复合材料 | 钢材 |
|---|---|---|
| 重量 | 轻约75% | 重 |
| 耐腐蚀性 | 优异 | 需要防护涂层 |
| 导电性 | 不导电 | 导电 |
| 磁性 | 无磁性 | 有磁性 |
| 维护 | 极低 | 需定期检查及重新喷涂 |
| 安装 | 便于搬运 | 需要吊装设备 |
| 预期使用寿命 | 50年以上 | 取决于防腐措施 |
为何用拉挤复合材料替代钢材？
在许多应用中，钢材仍是一种优质的结构材料，但在腐蚀性环境中，它需要定期维护，以防止生锈及结构劣化。
拉挤复合材料型材避免了这些问题，提供了：
- 出色的耐腐蚀性
- 不会生锈
- 降低维护成本
- 更长的维护间隔
- 提升工人安全
- 降低运输成本
你知道吗？
在沿海环境中，防腐处理占据了钢材维护预算中相当大的一部分。拉挤玻璃纤维型材完全消除了这项经常性的支出。
拉挤成型对比铝材
| 性能 | 拉挤复合材料 | 铝材 |
|---|---|---|
| 重量 | 轻质 | 轻质 |
| 导电性 | 不导电 | 高导电性 |
| 导热性 | 低 | 高 |
| 耐腐蚀性 | 优异 | 良好 |
| 强重比 | 优异 | 非常好 |
| 电磁透过性 | 优异 | 差 |
对于电气设备、通信塔、变电站及雷达系统而言，拉挤复合材料带来了真正的优势，因为它们不会干扰电磁信号。
拉挤成型对比木材
| 性能 | 拉挤复合材料 | 木材 |
|---|---|---|
| 抗腐烂性 | 优异 | 差 |
| 吸湿性 | 极低 | 高 |
| 抗虫蛀性 | 优异 | 易受侵害 |
| 尺寸稳定性 | 优异 | 可能翘曲或开裂 |
| 维护 | 极少 | 需要频繁处理 |
在栈道、围栏系统、人行天桥及农业设施等户外结构中，拉挤复合材料相较未经处理的木材，具有更长得多的使用寿命。
拉挤产品的主要优势
- 轻质却结构坚固
- 卓越的耐腐蚀性
- 出色的疲劳性能
- 电气绝缘性
- 无磁性
- 低导热性
- 耐候及耐紫外线性
- 使用寿命长
- 维护需求极低
- 易于加工及安装
- 制造品质一致
- 更低的生命周期成本
行业趋势
如今，许多工程规格都将生命周期价值置于初始购买价格之上。拉挤复合材料不断赢得市场份额，因为它们在降低维护需求的同时，提升了长期可靠性。
要点总结
- 在腐蚀性及电气敏感的环境中，拉挤复合材料的表现优于传统材料。
- 与钢材相比，它们消除了生锈问题，显著降低了维护需求。
- 与铝材相比，它们提供了更出色的电气绝缘性及电磁透过性。
- 与木材相比，它们具有出色的耐久性，不会腐烂、遭受虫蛀或受潮损坏。
- 在许多工业应用中，拉挤产品能够实现最低的总生命周期成本。
如何选择可靠的拉挤制造商
快速解答：
一家可靠的拉挤制造商，应当具备出色的工程能力、先进的生产设备、内部拉挤模具设计能力、严格的质量控制体系，以及为工业应用生产定制FRP型材的成熟经验。
随着全球对拉挤产品需求的持续增长，选择合适的供应商已成为项目成功的关键因素。一家合格的制造商，不仅仅是生产复合材料型材——它还提供工程支持、材料选择指导及定制设计解决方案。
工程洞察
普通供应商与专业拉挤制造商之间的差距，不仅仅在于生产产能——更在于设计出能够降低成本、提升结构性能的优化型材的能力。
选择拉挤工厂时的关键考量因素
在评估拉挤工厂或供应商时，工程师及采购团队应权衡以下方面：
- 工程及设计能力
- 定制拉挤模具开发能力
- 生产线产能及自动化水平
- 材料采购及可追溯性
- 质量控制体系（ISO标准）
- 机械测试能力
- 国际项目经验
- OEM及ODM服务支持
- 售后技术支持
- 交付可靠性及交货周期
为何工程能力如此重要
一家专业的拉挤制造商，应当能够在设计复合材料型材之前，分析荷载条件、环境要求及安装条件。
这正是让最终产品既可制造，又能在性能及成本效益上得到优化的关键所在。
定制拉挤制造能力
能够提供定制拉挤解决方案，是判断一家高水平供应商最明确的标志之一。
这包括：
- 根据图纸进行定制型材设计
- 结构几何形状优化
- 纤维及树脂体系选择
- 拉挤模具设计及制造
- 样品测试及验证
- 批量生产能力
你知道吗？
许多复杂的工业结构，都能够简化为一件单独的定制拉挤型材，从而缩短组装时间，提升整体结构的完整性。
拉挤模具品质的重要性
拉挤模具是整个制造过程中最重要的部件之一。高品质的模具能够保持尺寸一致、表面光洁度光滑，并确保长期生产的稳定性。
一家专业的制造商，应当拥有内部或严格管控的模具设计及加工能力。
质量控制体系
一家可靠的拉挤工厂，必须在生产的每一个阶段都实施严格的质量控制。
- 原材料检验
- 纤维对齐验证
- 树脂体系测试
- 尺寸检验
- 机械性能测试
- 表面质量检验
- 批次可追溯性管理
全球市场经验
经验丰富的拉挤制造商，通常服务于建筑、基础设施、可再生能源及工业工程等多个国际市场。
正是全球化的经验，确保了产品符合ASTM、ISO、EN等国际标准，以及项目特定的规格要求。
选择供应商时的常见错误
许多买家会犯仅凭价格选择供应商的错误。这往往会导致长期的问题——品质不稳定、尺寸控制不佳，以及有限的工程支持。
相反，买家应当优先考虑：
- 技术能力，而非单纯的价格
- 品质的一致性，而非短期的节省
- 工程支持，而非基础生产
- 长期可靠性，而非一次性的成本削减
要点总结
- 选择合适的拉挤制造商，对项目的成功至关重要。
- 工程能力比单纯的价格更为重要。
- 定制拉挤能力，反映了一家工厂的技术实力。
- 高品质的拉挤模具，能够保持生产的稳定及产品品质的一致。
- 国际经验确保了对全球工程标准的符合性。
关于拉挤工艺及产品的常见问题
快速解答：
本常见问题部分涵盖了关于拉挤工艺、拉挤复合材料、拉挤产品及定制拉挤制造中最常见的问题——帮助工程师、买家及项目经理理解材料选择、生产方法及应用场景。
关于拉挤成型的一般问题
1. 什么是拉挤工艺？
一种连续制造方法，通过将纤维拉过树脂及加热模具来生产纤维增强复合材料型材。
2. 拉挤成型是如何运作的？
连续纤维经树脂浸渍后，在加热模具中成型，并被拉出成为最终固化的型材。
3. 什么是拉挤复合材料？
由增强纤维及热固性树脂制成、通过拉挤工艺生产的材料。
4. 拉挤成型能生产哪些产品？
方管、槽钢、工字梁、圆棒、扁棒、电缆桥架及定制型材等。
5. 拉挤成型的主要优势是什么？
高强重比、耐腐蚀性，以及长使用寿命。
6. 拉挤成型是否优于挤出成型？
拉挤成型适用于高强度复合结构型材；挤出成型则主要用于金属及塑料。
7. 哪些行业使用拉挤产品？
建筑、电气、海洋、化工、交通运输及可再生能源等。
8. 什么是定制拉挤？
根据特定客户的设计要求制造复合材料型材。
9. 拉挤成型能否替代钢材？
可以——在许多易腐蚀及需要轻质结构的应用中，它能够替代钢材。
10. 拉挤玻璃纤维的强度如何？
它具有很高的抗拉强度，在某些应用中可与钢材相当，但重量却轻得多。
材料及性能相关问题
11. 拉挤成型使用哪些材料？
玻璃纤维、碳纤维、玄武岩纤维，以及聚酯、乙烯基酯及环氧树脂。
12. FRP会生锈吗？
不会——纤维增强聚合物不会生锈或腐蚀。
13. 拉挤复合材料防水吗？
它的吸水率非常低，具有出色的防潮性能。
14. 拉挤成型能否抵御紫外线照射？
可以，通过采用耐紫外线树脂用于户外应用。
15. 拉挤成型耐火吗？
可以使用阻燃树脂来提升耐火性能。
16. 拉挤产品的使用寿命是多久？
通常为30到50年甚至更长，具体取决于使用环境。
17. 拉挤产品导电吗？
不导电，它们是电气绝缘的。
18. 拉挤产品有磁性吗？
没有，它们是无磁性的。
19. 什么是纤维体积分数？
复合材料中纤维含量的百分比，通常为55%至75%。
20. 为何树脂如此重要？
它将纤维粘结在一起，传递荷载，并提供环境保护。
制造相关问题
21. 什么是拉挤成型机？
通过将纤维拉过加热模具来连续生产复合材料型材的设备。
22. 什么是拉挤模具？
一种用于塑造及固化复合材料型材的精密钢模。
23. 拉挤成型能否制造定制形状？
可以，使用专为特定型材设计的模具即可。
24. 拉挤成型的生产速度是多少？
通常为每分钟0.2至2米，具体取决于型材的复杂程度。
25. 拉挤成型是连续的吗？
是的，它是一种连续制造工艺。
26. 拉挤成型能否实现自动化？
可以，现代拉挤生产线的自动化程度很高。
27. 什么是牵引速度？
型材被拉过模具的速率。
28. 哪些因素会影响拉挤成型的品质？
纤维对齐、树脂品质、模具温度及牵引速度。
29. 拉挤成型能否生产大型型材？
可以，不过尺寸取决于机器及模具的能力。
30. 拉挤成型中的后处理是什么？
生产完成后进行的切割、钻孔及机加工。
应用相关问题
31. 拉挤成型用于哪些场合？
建筑、桥梁、太阳能、海洋、化工厂及公用事业等。
32. 为何在海洋环境中使用拉挤成型？
因为它能够抵御海水腐蚀。
33. 拉挤成型适合桥梁吗？
适合，得益于其高强度及耐腐蚀性。
34. 拉挤成型能否用于太阳能电站？
可以，尤其适用于安装结构。
35. 拉挤成型用于电气系统吗？
用，因为它不导电。
36. 拉挤成型能否用于户外？
可以，它具有耐候性。
37. 拉挤成型适合化工厂吗？
适合，尤其是采用乙烯基酯树脂体系时。
38. 拉挤成型能否替代铝材？
在许多结构应用中，可以。
39. 拉挤成型用于交通运输吗？
是的，广泛应用于铁路、汽车及基础设施系统中。
40. 拉挤材料能否回收？
目前回收利用有限，但随着新技术的发展正在改善。
商业及采购相关问题
41. 如何选择拉挤制造商？
寻找具备工程能力、质量控制，以及定制设计经验的制造商。
42. 什么是拉挤供应商？
一家生产及供应拉挤复合材料型材的公司。
43. 中国是拉挤产品的良好来源地吗？
是的——中国拥有强大的拉挤制造能力及具有竞争力的价格。
44. 什么是OEM拉挤？
根据客户自身的设计进行产品制造。
45. 什么是ODM拉挤？
一种同时包含设计及制造的服务。
46. 拉挤成型的成本是多少？
成本取决于材料、型材设计及生产批量。
47. 定制拉挤成型昂贵吗？
初始模具成本较高，但对于大型项目而言，长期成本更低。
48. 拉挤产品的交货周期是多久？
通常取决于模具设计及生产批量。
49. 需要哪些认证？
通常需要ISO、ASTM及项目特定的认证。
50. 如何联系拉挤工厂？
通过官方网站、邮件咨询，或提交技术咨询请求。
要点总结
- 本常见问题涵盖了关于拉挤成型最重要的技术及商业问题。
- 拉挤成型因其耐久性及耐腐蚀性，在工程领域被广泛应用。
- 定制拉挤能够为复杂项目提供量身定制的解决方案。
- 材料选择及制造品质，对性能表现至关重要。
- 了解这些常见问题，有助于买家做出更明智的工程决策。
技术摘要及工程数据
本指南从头到尾详细介绍了拉挤工艺——拉挤复合材料、拉挤产品，以及定制拉挤解决方案。
内容涵盖FRP型材、玻璃纤维拉挤材料、制造方法、工业应用，以及如何选择可靠的拉挤制造商。
本指南面向从事建筑、基础设施、能源、海洋及工业领域工作的工程师、采购团队及全球买家而撰写。
| 拉挤成型文章结构化数据 | |
|---|---|
| 主要主题 | 拉挤工艺及FRP复合材料型材 |
| 核心关键词 | 拉挤工艺、拉挤复合材料、拉挤产品、定制拉挤、FRP型材 |
| 材料 | 玻璃纤维、碳纤维、玄武岩纤维、聚酯树脂、乙烯基酯树脂、环氧树脂 |
| 主要产品 | FRP方管、FRP工字梁、FRP槽钢、FRP角钢、FRP圆棒、FRP电缆桥架、定制型材 |
| 行业 | 建筑、桥梁、太阳能、风电、海洋、化工厂、污水处理 |
| 制造类型 | 连续拉挤工艺 |
| 业务类型 | OEM/ODM拉挤制造商 |
| 关键优势 | 轻质、耐腐蚀、电气绝缘、使用寿命长 |
工程问答
常见技术问题
问题一：什么是拉挤工艺？
答：一种连续制造方法，通过将纤维拉过树脂及加热模具来生产FRP复合材料型材。
问题二：什么是拉挤复合材料？
答：由连续纤维及热固性树脂制成、通过拉挤工艺生产的材料。
问题三：拉挤成型能生产哪些产品？
答：FRP方管、工字梁、槽钢、圆棒、扁棒、电缆桥架，以及定制复合材料型材。
问题四：拉挤成型能否替代钢材？
答：可以，在腐蚀性环境及需要轻质结构的应用中，拉挤复合材料能够替代钢材。
问题五：什么是定制拉挤？
答：根据客户图纸及工程要求制造FRP型材。
问题六：哪些行业使用拉挤产品？
答：建筑、桥梁、太阳能、风电、海洋工程、化工厂、污水处理及电气系统。
问题七：拉挤成型有哪些优势？
答：轻质、耐腐蚀、使用寿命长、电气绝缘，以及低维护需求。
问题八：如何选择拉挤制造商？
答：寻找具备工程能力、模具设计能力、质量控制及OEM/ODM经验的制造商。
